聚四氟乙烯的机械性质较软。具有非常低的表面能。聚四氟乙烯具有一系列优良的使用性能：
耐高温：长期使用温度200~260度；
耐低温：在-100度时仍柔软；
耐腐蚀：能耐王水和一切有机溶剂；
耐气候：塑料中最佳的老化寿命；
高润滑：具有塑料中最小的摩擦系数（0.04）；
不粘性：具有固体材料中最小的表面张力而不粘附任何物质；
无毒害：具有生理惰性；优异的电气性能，是理想的C级绝缘材料，报纸厚的一层就能阻挡1500V的高压；比冰还要光滑。
聚四氟乙烯的摩擦系数极小，仅为聚乙烯的1/5，这是全氟碳表面的重要特征。又由于氟-碳链分子间作用力极低，所以聚四氟乙烯具有不粘性。聚四氟乙烯在-196～260℃的较广温度范围内均保持优良的力学性能，全氟碳高分子的特点之一是在低温不变脆。PTFE密度较大，为2.14-2.20g/cm，几乎不吸水，平衡吸水率小于0.01%。聚四氟乙烯是典型的软而弱聚合物，大分子间的相互引力较小，刚度、硬度、强度都较小，在应力长期作用下会变形。
聚四氟乙烯可采用压缩或挤出加工成型；也可制成水分散液，用于涂层、浸渍或制成纤维。聚四氟乙烯在原子能、国防、航天、电子、电气、化工、机械、仪器、仪表、建筑、纺织、金属表面处理、制药、医疗、纺织、食品、冶金冶炼等工业中广泛用作耐高低温、耐腐蚀材料，绝缘材料，防粘涂层等，使之成为不可取代的产品。
聚四氟乙烯具有杰出的优良综合性能，耐高温，耐腐蚀、不粘、自润滑、优良的介电性能、很低的摩擦系数。用作工程塑料，可制成聚四氟乙烯管、棒、带、板、薄膜等，一般应用于性能要求较高的耐腐蚀的管道、容器、泵、阀以及制雷达、高频通讯器材、无线电器材等。在PTFE中加入任何可以承受PTFE烧结温度的填充剂，机械性能可获得大大的改善，同时保持PTFE其它优良性能。填充的品种有玻璃纤维、金属、金属化氧化物、石墨、二硫化钼、碳纤维、聚酰亚胺、EKONOL…等，耐磨耗、极限PV值可提高1000倍。

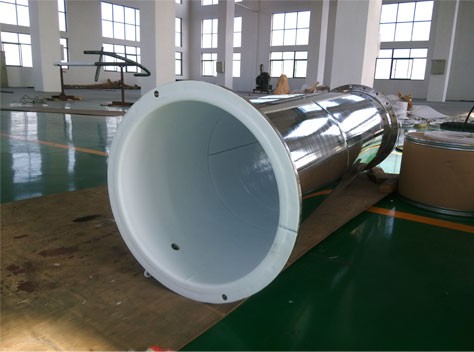

聚四氟乙烯管材选用悬浮聚合聚四氟乙烯树脂经柱塞挤
聚四氟乙烯受载时容易出现蠕变现象，是典型的具有冷流性的塑料。PTFE的蠕变随压缩应力、温度和结晶度的不同而异，温度越高则蠕变越大。PTFE的结晶度在55%-80%之间，蠕变量不超过2%；当结晶度在55%以下和80%以上时，蠕变量迅速增大。聚四氟乙烯力学性能方面优异的特性是摩擦因数小，在0.01-0.10之间，在现有塑料材料，乃至所有工程材料中最小。
PTFE的摩擦因数随滑动速率的增大而增大，当线速度达到0.5-1.0m/s以上时趋于稳定；而且静摩擦因数小于动摩擦因数，将这种特性用于轴承制造，可减小其起动阻力，使之从起动到运转都十分平稳。PTFE的摩擦因数随随载荷增加而减小，当载荷达到0.8MPa以上时趋于恒定。在高速、高载荷下，PTFE的摩擦因数低于0.01。从超低温到PTFE熔点，其摩擦因数几乎不变，只有在表面温度高于熔点时，摩擦因数为才急剧增大。由于分子间引力小，PTFE的硬度低，易被其他材料磨损。但是，只要对磨材料表面粗糙度合适，可在相当程度上降低PTEF的磨损量。
聚四氟乙烯具有极高的耐化学腐蚀性能，例如在浓硫酸、硝酸、盐酸，甚至在王水中煮沸，其重量及性能均无变化，也几乎不溶于绝大多数的溶剂，只在300℃以上稍溶于全烷烃（约0.1g/100g）。聚四氟乙烯不吸潮，不燃，对氧、紫外线均极稳定，所以具有优异的耐候性。值得注意的是，聚四氟乙烯不能耐受强的还原氛围熔融的碱金属，氨碱溶液（碱金属溶于液氨），某些氟化物（如TFA），萘钠盐等均可以迅速腐蚀聚四氟乙烯制品。聚四氟乙烯在较宽频率范围内的介电常数和介电损耗都很低，而且击穿电压、体积电阻率和耐电弧性都较高。
聚四氟乙烯的耐辐射性能较差，受高能辐射后引起降解，高分子的电性能和力学性能均明显下降。聚四氟乙烯由四氟乙烯经自由基聚合而生成。工业上的聚合反应是在大量水存在下搅拌进行的，用以分散反应热，并便于控制温度。聚合一般在40～80℃，3～26千克力/厘米压力下进行，可用无机的过硫酸盐、有机过氧化物为引发剂，也可以用氧化还原引发体系。每摩尔四氟乙烯聚合时放热171.38kJ。分散聚合须添加全氟型的表面活性剂，例如全氟辛酸或其盐类。
- 联系电话- 0317-6165555 6689999
- 业务邮箱- 798758696@qq.com
- 公司地址- 河北省沧州市盐山县千童大街沧州银行对面
- 联系电话- 0317-6165555 6689999
- 业务邮箱- 798758696@qq.com
- 公司地址- 河北省沧州市盐山县千童大街沧州银行对面
版权所有：河北中燃管道有限公司 冀ICP备19004948号-1
