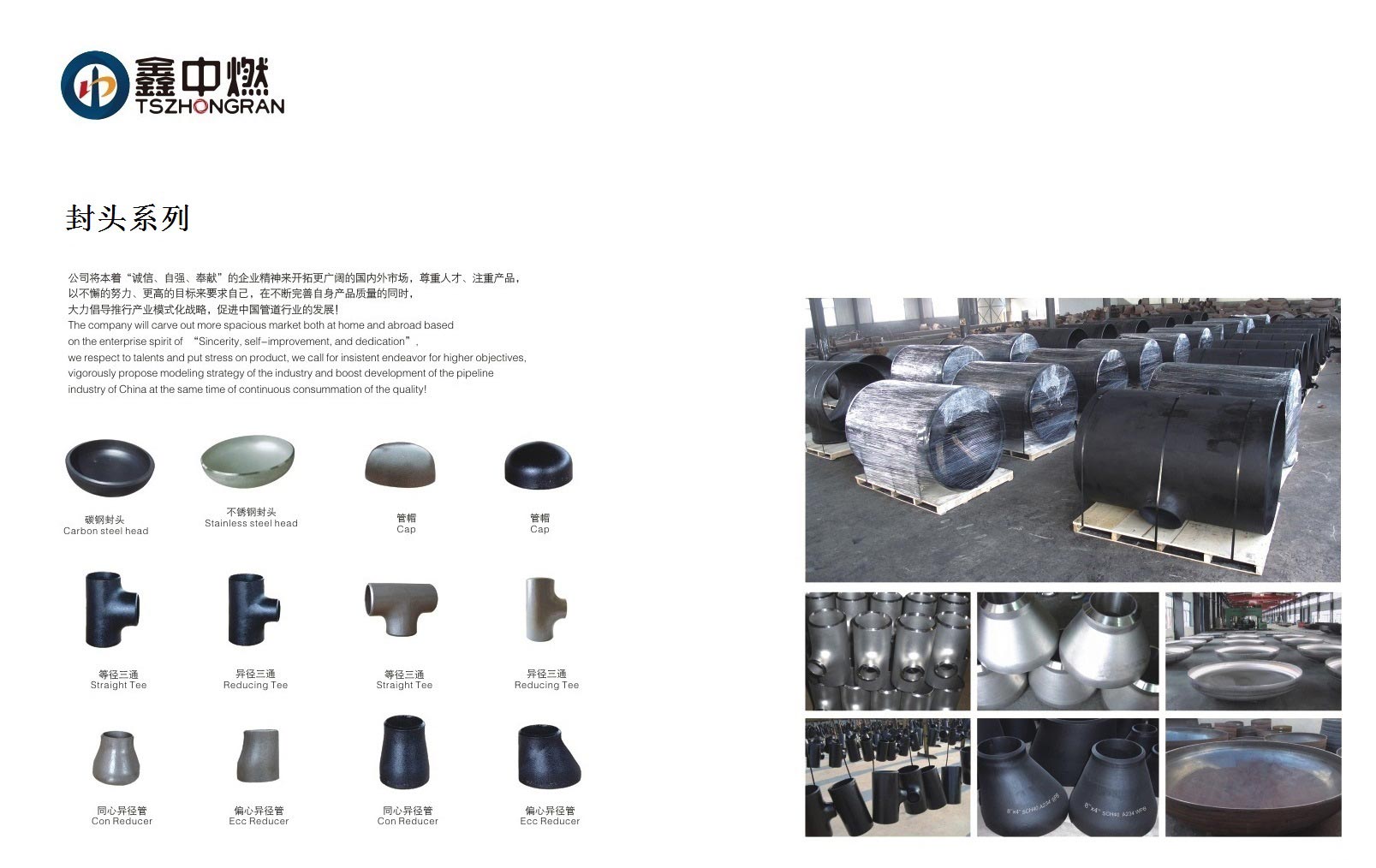

产品描述


管帽(casing) cap ,又称封头、堵头、盖头、管子盖、闷头,焊接在管端或装在管端外螺纹上以盖堵管子的管件。用来封闭管路,作用与管堵相同。

盲板的形式相接近,只不过盲板是可以拆卸的封堵,而焊接管帽则是不可以拆卸的。管帽包括凸形管帽、锥壳、变径段、平盖及紧缩口的设计。

凸形管帽包括:半球形管帽、椭圆形管帽、碟形管帽和球冠形管帽。从受力角度看凸形管帽中从半球形管帽逐渐不好,但从制造难度上看,逐渐好制造。

封头是指用以封闭容器端部使其内外介质隔离的元件,又称端盖。圆筒形容器的封头一般都是迥转壳体。按封头表面的形状可分为凸形、锥形、平板形和组合形。凸形封头是指外表面形状为凸面的封头,如半球形、椭圆形、碟形和无折边球形封头等。有的气瓶采用凸面向内的组合形底封头,既可保证强度,又能满足安全使用的需求。

封头是容器的一个部件,是以焊接方式连接筒体。(如下图)根据几何形状的不同,可分为球形、椭圆形、碟形、球冠形、锥壳和平盖等几种,其中球形 、椭圆形、碟形、球冠型封头又统称为凸形封头。在焊接上分为对焊封头,承插焊封头。用于各种容器设备,如储罐、换热器、塔、反应釜、锅炉和分离设备等。材质有碳钢(A3、20#、Q235、Q345B、16Mn等)、不锈钢(304、321、304L、316、316L等)、合金钢(15Mo3 15CrMoV 35CrMoV 45CrMo )、铝、钛、铜、镍及镍合金等。

封头是石油化工、原子能到食品制药诸多行业压力容器设备中不可缺少的重要部件。

封头是压力容器上的端盖,是压力容器的一个主要承压部件。所起的作用是密封作用。一是做成了罐形压力容器的上下底,二是管道到头了,不准备再向前延伸了,那就用一个封头在把管子用焊接的形式密封住。和封头的作用差不多的的产品有盲板和管帽,不过那两种产品是可以拆卸的。而封头焊好了之后是不可以再拆卸的。 与之配套的管件有压力容器、管道、法兰盘、弯头、三通、四通等产品。

封头的品质直接关系到压力容器的长期安全可靠运行。

GB150-1998厚度的定义

(1) 计算厚度δ

是按各章公式计算得到的厚度。需要时,尚应计入其他载荷所需厚度。

(2) 设计厚度δd

是计算厚度δ与腐蚀裕量C2之和。

(3) 名义厚度δn

是设计厚度δd加上钢材厚度负偏差C1后向上圆整至钢材标准规格的厚度。即标注在图样上的厚度。

(4) 有效厚度δe

是名义厚度δn减去腐蚀裕量C2和钢材厚度负偏差C1的厚度

(5) 各种厚度的关系如图

(6) 投料厚度(即毛坯厚度)

根据GB150---1998第10章和各种厚度关系图:

δs=δ +C1+C2+Δ1(厚度第一次设计圆整值)+C3(加工减薄量)+(厚度第二次制造圆整值)

我国现有的封头标准,是按结构型式(椭圆形、碟形、锥形)、成形方式 (冲压、旋压)的不同,而分别制订的,这不仅造成不同标准封头质量要求不完全一致的 不合理现象,同时也给标准封头的选用、标准的修订带来某些困难。

第一、以往的封头标 准都是仅与 GB150《钢制压力容器》配套的,即只考虑了按规则设计的封头的制造、检验 与验收要求,而我国早在1995年就完成GB150与JB4732了压力容器基础标准的双轨制( 与 《钢制压力容器分析设计标准》),缺少与分析设计相配套的封头标准,不能不说是我国 压力容器标准化工作的一大缺憾。

第二,GB150属强制性标准,而根据GB150编制并与之配 套的封头标准却是指导(推荐)性的,这显然是不合理的,也难以保证封头这一重要受压元件的质量。

材料分析

容器内径Di=4000mm、计算压力Pc=0.4MPa、设计温度t=50℃、封头为标准椭圆形封头、材料为16MnR(设计温度才材料许用应力为170MPa)、钢材负偏差不大于0.25mm且不超过名义厚度的6%、腐蚀裕量C2=1mm、封头拼焊的焊接接头系数?=1。求椭圆封头的计算厚度、设计厚度和名义厚度。

KpDi

计算厚度δ=-----=4.73mm

2[σ]tΦ-0.5pc

计算厚度δd=δ + C2=4.73+1=5.73mm

考虑标准椭圆封头有效厚度δe应不小于封头内径Di的0.15%,有效厚度δe=0.15%Di=6mm

δe>δd、C1=0、C2=1、名义厚度δn=δe+C1+C2=6+0+1=7mm

考虑钢材标准规格厚度作了上浮1mm的厚度第一次设计圆整值△1=1,故取δn=8mm。

根据专业封头制造厂技术资料Di=4000、δn=8封头加工减薄量C3=1.5mm,经厚度第二次圆整值△2=0.5。

如要求封头成形厚度不得小于名义厚度δn减钢板负偏差C1,则投料厚度:

δs=δn+C1+C3+△2=8+0+1.5+0.5=10mm,而成形后的最小厚度为8.5mm。如采用封头成形厚度不小于设计厚度δd(应取δe值),则投料厚度:δs=δd(δe)+C3+△2=8mm,而成形后的最小厚度为6.5mm、且大于有效厚度δe、更大于设计厚度δd和计算厚度δ。

从以上可看出,两种不同要求,使该封头的投料厚度有2mm之差,而重量相差有300kg之多。

厚度定义

GB150及有关封头标准的厚度定义不甚合理,主要体现在容器和封头成形后的厚度要求上,对凸形封头和热卷筒的成形厚度要求不得小于名义厚度减钢板负偏差(δn-C1),由此可能导致设计和制造两次在设计厚度的基础上增加厚度以保证成形厚度。为此,曾经提出了最小成形厚度的概念:"热卷圆筒或凸形封头加工成形后需保证的厚度,其值不小于设计厚度"。也就是说设计者应在图纸上标注名义厚度和最小成形厚度(即设计厚度δd),这样使得制造单位可根据制造工艺和原设计的设计圆整量决定是否再加制造减薄量。这种厚度的定义和标注是截止2013年国际压力容器界的流行方法,有其合理性,但在我国现行标准中有以下两个问题需解决。

不锈钢:304 304L 316 316L 321 2520 310、317、等材质.

通径:DN15-DN1200

壁厚:SCH5-SCH160

标准:ASME DIN JIS BS GB/T JB SH HG ,具体如下:GB/T12459-2017,GB/T13401-2017,ASME B16.9,SH3408,

SH3409,HG/T21635,DL/T695,SY/T0510, DIN2617

用途:水、饮料、啤酒、食品、石油化工、核电、机械、医疗设备、化肥、造船、防水处理、管道等

包装:木箱、纸箱

碟形管帽的r处避免拼接,会减薄、高应力。

拼接时焊缝方向要求只允许是径向和环向。以后大型管帽可能会取消此要求。 拼接的距离应有要求,为大于3δ,且不小于100mm(焊接热影响区是个高应力区,并且在该区的化学成分会有烧损。所以要避开高应力区,该区域与厚度有关。根据实践经验,应力衰减长度为大于3δ,且不小于100mm)。但制冷设备很难达到这一要求,有其特殊性。

拼接后成型的封头,拼接焊缝应进行100%射线或超声波检测,合格级别随设备壳体走。最后成型的焊 缝检测级别、比例与设备壳体相同,高了浪费。

举例:假如设备壳体是20%检测,III合格。那闷头拼接焊缝和最后焊缝也是III合格,焊接接头系数为0.85;半球型封头

假如设备壳体是100%检测,II合格。那闷头拼接焊缝和最后焊缝也是II合格,焊接接头系数为1

所以闷头拼接虽然100%检测,但合格级别不一样,随设备壳体走。

但要注意工艺制造过程:

正确的做法是:下料(划线)-小板拼成大板-成型-无损检测

如果未成型之前做检测是不对的,保证不了成型之后产品的质量。也就是说无损检测是指最终的无损检测。

一、原材料的验收

1、原材料应符合相关标准或技术规范书的要求。

2、原材料表面应无油污,过多的锈腐蚀物和明显的凹痕缺陷,低熔点金属污染等。

3、查验原材料的质证书、炉号、批号、规格,生产厂家及执行标准。

4、原材料用钢丝刷进行机械除锈,使之满足无损检测的要求。

5、原材料进行尺寸检测(长度、宽度、厚度及钢板的不平度)。

6、进厂后的钢板,应进行超声波复检,Ⅰ级为合格。

7、理化检测,对进厂的钢板按炉批号、规格进行化学元素分析、力学性能、硬度测试,试验结果应符合原材料标准要求。

8、复检后按厂规进行编号登记入册

二、制造过程

1.选材下料,管帽选择合适的钢板,用模板划线用氧炔焰用工切割,清理板料上的氧化铁及气割飞溅物等残留物,并将原材料的炉、批号及管件规格、工程名称、编号标识清楚。

2.管帽压制成型

①将坯料放入加热炉中,400℃以上升温速度≤200℃/h, 加热到技术要求的温度,并进行保温。

②将加热的坯料放入加模具中(模具内表面应均匀涂加石墨粉)使坯料与模具周向同心。

③启动液压系统,保证压力大于8MPa.

④在始压时,用红外测温仪测坯料温度。

⑤在压制过程中,且保周向压力平衡。

3.热处理:按照热处理工艺,将管帽入炉热处理。

4.表面处理:热处理后的管帽用喷砂机或磨光机将表面氧化皮去除。

5.力学性能检测:根据相关标准,对管帽进行力学性能试验,确保管帽的力学性能达标,检测项目及取样应符合相关标准要求。

6.端部加工:按设计确认图纸进行机械端面加工坡口。

7.外观检测

①管帽不得有裂纹、过烧、过热等现象存在,表面应无硬点。

②管帽管体上的任何缺陷不允许焊接修补。

8.尺寸检测

由公司相关检测人员,根据图纸及管件的相关标准要求进行尺寸检测,并满足其公差要求。

9.管帽内外表面应光滑,无有损强度及外观缺陷,如结疤、划痕、重皮等,发现缺陷后应修磨处理,修磨处应圆滑并用磁粉探伤确认缺陷清除为止。

10.热压管帽的无损检测

在管帽热处理后,由公司持有相关资质证书人员,根据标准要求对管帽进行磁粉或渗透,检测结果达到Ⅰ级合格。

11.酸洗钝化处理

对不锈钢管件应进行酸洗钝化处理。

12.标识

用模板喷刷或低应力印模进行标记,在外壁按顺序清楚的标明标准要求的内容。

13.管帽的堆放及运输:

管帽在运输过程中不能与车厢的任何部分接触,避免磕碰。

产品售后服务承诺书

为创造名牌,提高企业知名度,树立企业形象,我们本着“一切追求高质量,用户满意为宗旨”的精神,以“优惠的价格、周到的服务、可靠的产品质量”的原则向您郑重承诺:

一、产品质量承诺:

1、产品的制造和检测均有质量记录和检测资料。

2、对产品性能的检测,我们诚请用户亲临对产品进行全过程、全性能检查,待产品被确认合格后再装箱发货。

二、产品价格承诺:

1、为了保证产品的高可靠性和先进性,系统的选材均选用国内或国际优质名牌产品。

2、在同等竞争条件下,我公司在不以降低产品技术性能、更改产品部件为代价的基础上,真诚以优惠的价格提供给贵方。

三、交货期承诺:

1、产品交货期:尽量按用户要求,若有特殊要求,需提前完工的,我公司可特别组织生产、安装,力争满足用户需求。

2、产品交货时,我公司可向用户提供下列文件;

2.1原材料检验报告(含质保书复印件)

2.2理化性能试验报告

2.3无损检测报告(MT、UT)

2.4外形尺寸(包括壁厚)的检测报告

2.5热处理报告

2.6产品质量合格证书

2.7业主要求的其它资料

四、售后服务承诺:

1、售前服务

为业主提供产品的样本等资料,随时解答业主提出的问题,依据产品特点和设计要求为业主提供优化的产品方案;保持与本工程设计人员紧密联系,保持与使用单位的长期合作与沟通,提供全方位技术咨询服务。

2、售中服务

1)保证产品在产品购销合同签订后及时供货,单据及时安全到达业主手中,产品运抵业主指定地点后,由业主及我厂有关人员共同对产品进行验货,若发现产品短缺和质量问题,我公司保证及时处理。

2)在产品使用阶段,我公司随时提供技术咨询服务。

3)积极配合使用部门、安装单位进行产品验收。

3、售后服务

1)我公司将按照招标文件要求保证产品质量。

2)质保期为从由双方代表签署验收合格证书后起12个月。在质保期内因产品质量、人员操作等原因(不可抗拒原因除外)而导致我公司所提供的产品损坏,我公司将免费予以维修、更换。并终身免费对业主的使用单位人员进行培训。

3)质保期外当产品出现问题时,我公司将按维修、更换产品的成本价格收取费用。

4)对用户在实际使用中遇到的有关产品问题,我公司将随时给予答复。

5)当产品出现问题时,我公司技术人员将在接到通知后1个小时内做出反映,并在24个小时之内到达现场。
